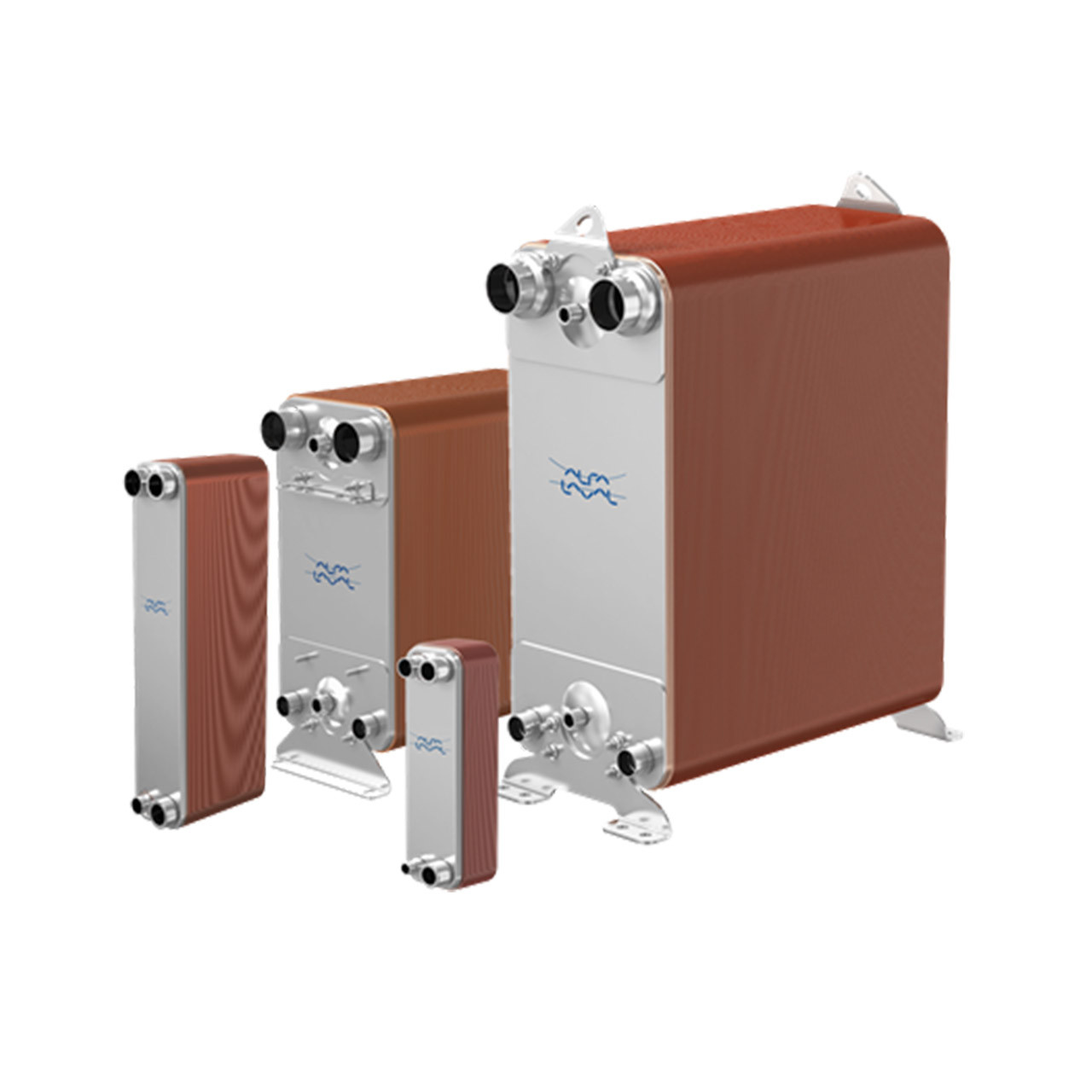

Intercambiador de calor de placas soldadas AC Alfa Laval

Intercambiadores de calor de placas soldadas Alfa Laval

Los intercambiadores de calor de placas soldadas de cobre proporcionan una transferencia de calor eficiente con una huella pequeña. No necesitan mantenimiento, ofrecen una larga vida útil y pueden soportar altas temperaturas y presiones de diseño extremadamente altas. Se utilizan en una amplia gama de funciones, incluidas la refrigeración, la calefacción, la evaporación y la condensación.

Línea AC

La línea de intercambiadores de calor con placas soldadas de Alpha Laval AC proporciona una transferencia de calor eficiente con una huella pequeña. Están específicamente desarrollados para trabajar en aplicaciones de aire acondicionado, refrigeración, enfriadores y bombas de calor.

Los intercambiadores de calor de placas soldadas son ampliamente utilizados en plantas de refrigeración. Normalmente se utilizan para transferir calor del refrigerante, el fluido primario, y del agua o salmuera como fluido secundario.

Las unidades de la línea de intercambiadores de calor soldadas con cobre de Alfa Laval AC se utilizan principalmente como:

• Evaporadores para expansión en seco y agua de refrigeración
• Condensadores para rechazar o recuperar calor en el agua
• Economizadores para refrigerar refrigerante líquido y refrigerante de vapor de supercalentamiento.

También se pueden usar como:

• Subenfriadores para enfriar refrigerantes líquidos con agua de pozo
• Intercambiadores de calor intermedios en el ciclo de absorción, para precalentar la solución diluida o para preenfriar la solución concentrada.

¿Cómo funcionan?

Los intercambiadores de calor de placas soldadas utilizados para aplicaciones HVAC normalmente usan un flujo paralelo para lograr la transferencia de calor más eficiente. En un diseño de paso único, todas las conexiones están ubicadas en un lado del intercambiador de calor, lo que facilita la instalación.

Patrón de canal alternativo

Cuando se utiliza como un evaporador, los canales formados entre las placas corrugadas y las esquinas están dispuestos de modo que los dos medios fluyan a través de canales alternativos, siempre en direcciones opuestas (flujo a contracorriente). El refrigerante de dos fases (vapor + líquido) entra en la parte inferior izquierda de la unidad. La calidad del vapor depende de las condiciones de operación en la planta de refrigeración.

Expansión seca

La evaporación de la fase líquida tiene lugar dentro de los canales. Siempre se requiere cierto grado de sobrecalentamiento, de ahí que el proceso se llame "expansión seca". Las flechas azul oscuro y azul claro muestran la ubicación de las conexiones de refrigerante. El agua (salmuera) a enfriar fluye en contracorriente en el canal opuesto; las flechas rojas oscuras y claras muestran dónde están las conexiones de agua (salmuera).

Línea de CA como condensador

Cuando se usa como condensador, los componentes principales siguen siendo los mismos que para el evaporador. El refrigerante ingresa en la parte superior izquierda como un gas caliente y comienza a condensarse en la superficie de los canales. Una vez completamente condensado, se subenfría ligeramente, en un proceso llamado "condensación libre". Las flechas azul claro y oscuro muestran la ubicación de las conexiones de salmuera. El refrigerante fluye en contracorriente en el canal opuesto y se enfría. Las flechas rojas oscuras y claras muestran dónde están las conexiones de refrigerante.
