Product Description

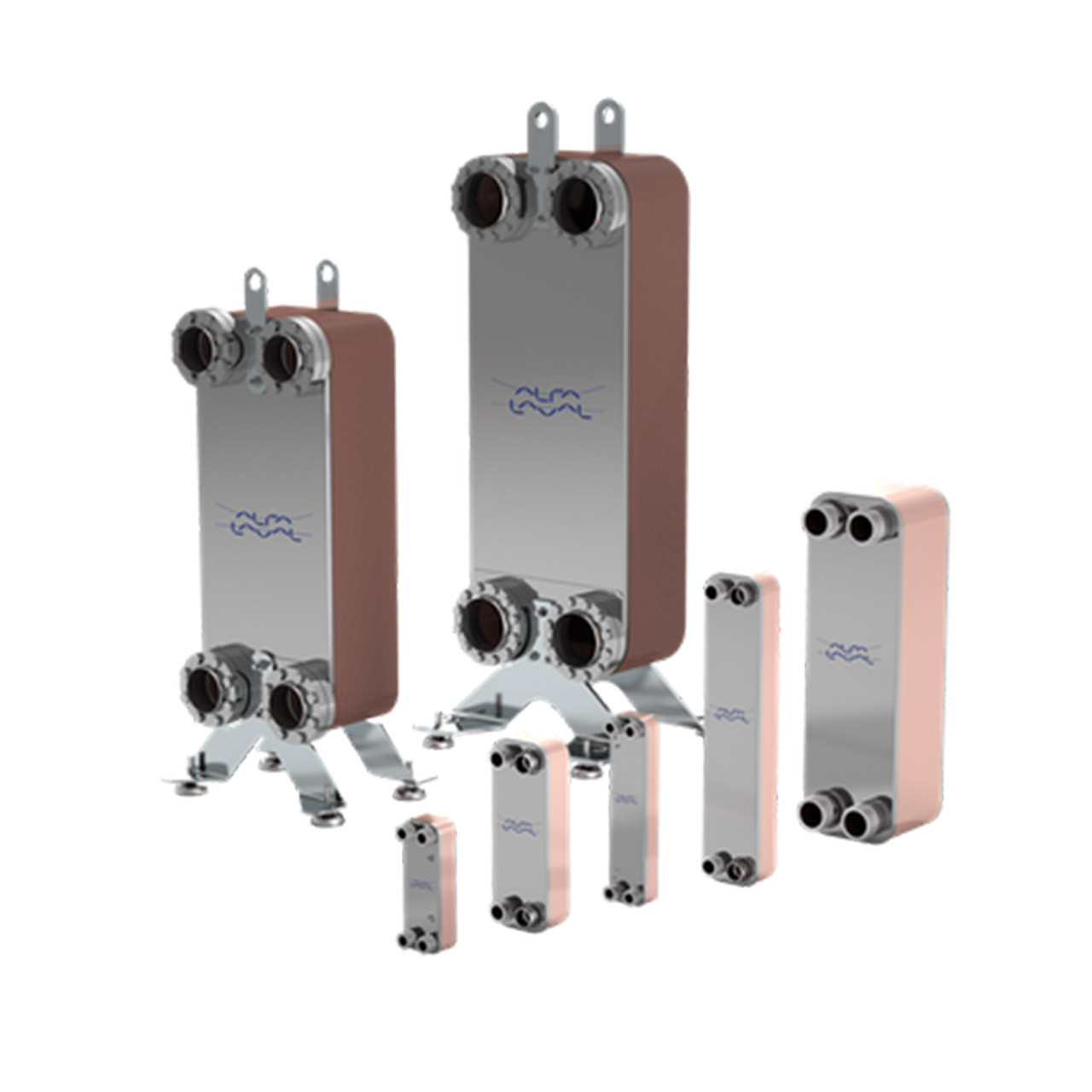

Intercambiadores de calor de placas soldadas Alfa Laval
Los intercambiadores de calor de placas soldadas de cobre proporcionan una transferencia de calor eficiente con una huella pequeña. No necesitan mantenimiento, ofrecen una larga vida útil y pueden soportar altas temperaturas y presiones de diseño extremadamente altas. Se utilizan en una amplia gama de funciones, incluidas la refrigeración, la calefacción, la evaporación y la condensación.
Línea CB
La gama de intercambiadores de calor de placas soldadas Alpha Laval CB ofrece una transferencia de calor eficiente con una huella extremadamente pequeña, lo que los hace ideales para instalaciones exigentes donde el espacio es escaso. La gama CB se utiliza en calefacción / refrigeración HVAC, refrigeración, calefacción / refrigeración de procesos, refrigeración por aceite, calefacción solar y muchas otras aplicaciones.
Las planchas de acero fino y corrugado utilizadas en el diseño CB están soldadas con cobre. Esto forma una unidad autónoma que puede manejar altas presiones y altas temperaturas. Y a diferencia de los diseños tradicionales, el intercambiador de calor de placas soldadas consiste únicamente en superficies que contribuyen activamente a la transferencia de calor, lo que resulta en un aumento significativo en la eficiencia general.
La gama CB de intercambiadores de calor de placas soldadas tiene numerosas ventajas sobre los intercambiadores de calor tradicionales en instalaciones industriales, de climatización y de refrigeración. La excepcional eficiencia de transferencia de calor hace que todas las unidades CB sean muy compactas. Como resultado, pueden hacer frente a los deberes de gran capacidad a pesar de que solo hay un espacio limitado de instalación disponible.
La construcción soldada también elimina las juntas, lo que hace que las unidades CB sean ideales en aplicaciones donde las temperaturas y / o presiones son altas. Los ejemplos incluyen la calefacción urbana y una amplia gama de soluciones de calefacción, refrigeración y agua del grifo.
Alfa Laval es el fabricante líder mundial de intercambiadores de calor de placas soldadas. Esto significa una sólida experiencia en el diseño de unidades que soportan condiciones de alta presión y alta temperatura, y para hacer frente de manera efectiva a las tensiones estructurales que resultan de éstas. Las unidades en la gama CB están disponibles en diferentes tamaños y capacidades, con diferentes patrones de placa y conexiones para tareas particulares y especificaciones de rendimiento. Las unidades CB se pueden configurar como instalaciones de paso simple, paso dual o paso múltiple, de acuerdo con los requisitos del proyecto.
Todas las unidades de intercambiadores de calor soldados con CB cumplen con la Directiva europea de seguridad de recipientes a presión, y también pueden entregarse de acuerdo con otras normas relevantes y códigos nacionales, según sea necesario.
¿Cómo funciona?
En los intercambiadores de calor de cobre soldado (CB), las superficies utilizadas para proporcionar transferencia de calor de un medio a otro son planchas de acero inoxidable corrugadas delgadas apiladas una encima de la otra. Los dos medios están sellados dentro del paquete de placas por un sello de cobre soldado alrededor del borde de las placas. Esto resulta en un intercambiador de calor que, a diferencia de los diseños tradicionales, consiste únicamente en superficies que contribuyen activamente a la transferencia de calor, lo que resulta en un aumento significativo en la eficiencia general.
Los canales formados entre las placas y los puertos de las esquinas están dispuestos de modo que el medio fluya a través de canales alternativos, siempre en un patrón de flujo contracorriente con el fin de lograr la transferencia de calor más eficiente.
Los puntos de contacto entre las placas también están soldadas, lo que ayuda a resistir los efectos de altas presiones y altas temperaturas. Los picos de presión y la temperatura rápida causan tensiones físicas sustanciales dentro de los materiales, y la investigación de Alfa Laval se ha centrado en los detalles de estos fenómenos con el fin de garantizar diseños que sean extremadamente resistentes y proporcionen una larga vida útil.
